Rechenzentren sind auf eine dauerhaft verfügbare und stabile Energieversorgung angewiesen. Server, Speichersysteme, Netzwerkkomponenten, Kühlsysteme und weitere technische Anlagen müssen zuverlässig betrieben werden. Eine Unterbrechung der Stromversorgung kann den Betrieb kritischer IT Systeme beeinträchtigen und erhebliche Auswirkungen auf Unternehmen und digitale Dienste haben.
Ein Trafo im Rechenzentrum übernimmt dabei eine zentrale Aufgabe. Er verbindet die Mittelspannungsebene mit der nachgelagerten Niederspannungsversorgung und sorgt dafür, dass elektrische Energie mit der benötigten Spannung bereitgestellt wird. Je nach Netzanschluss können beispielsweise 10 kV, 20 kV oder andere Mittelspannungsebenen zum Einsatz kommen.
Die Auswahl des passenden Trafos muss deshalb sorgfältig erfolgen. Neben der benötigten Leistung spielen Energieeffizienz, Betriebssicherheit, Redundanz, Kühlung, Brandschutz, Platzbedarf, Geräuschentwicklung und zukünftige Erweiterungsmöglichkeiten eine wichtige Rolle.
Die Bedeutung eines Trafos für das Rechenzentrum
Ein Transformator ist eine wichtige Schnittstelle innerhalb der elektrischen Energieversorgung. Die Energie aus dem Mittelspannungsnetz wird zunächst einer Mittelspannungsschaltanlage zugeführt. Von dort gelangt sie zum Transformator, der die Spannung auf das für die weitere Stromverteilung benötigte Niveau reduziert.
Nach der Spannungsumwandlung wird die Energie über Niederspannungshauptverteilungen, USV Systeme und weitere elektrische Komponenten zu den verschiedenen Verbrauchern geleitet.
Dabei muss der Trafo nicht nur die IT Last versorgen. Auch Kühlsysteme, Lüftung, Pumpen, Beleuchtung, Sicherheitstechnik und Gebäudeautomation benötigen elektrische Energie.
Deshalb muss die Transformatorleistung auf Grundlage des gesamten Energiebedarfs des Rechenzentrums bestimmt werden.
Welche Anforderungen muss ein Trafo im Rechenzentrum erfüllen
Die Anforderungen an einen Trafo im Rechenzentrum unterscheiden sich von vielen gewöhnlichen industriellen Anwendungen. Rechenzentren sind auf eine hohe Verfügbarkeit angewiesen und werden häufig rund um die Uhr betrieben.
Ein geeigneter Transformator sollte daher unter anderem folgende Anforderungen erfüllen:
Ausreichende Nennleistung
Geeignete Mittelspannung
Passende Ausgangsspannung
Hohe Betriebssicherheit
Geeignete Energieeffizienz
Ausreichende thermische Belastbarkeit
Integration in ein Redundanzkonzept
Geeignete Schutztechnik
Passende Aufstellungsbedingungen
Gute Wartbarkeit
Möglichkeit zur späteren Erweiterung
Die konkrete Auslegung hängt immer von der Größe, Architektur und Nutzung des jeweiligen Rechenzentrums ab.
Leistung richtig dimensionieren
Eine der wichtigsten Aufgaben bei der Planung ist die Bestimmung der erforderlichen Transformatorleistung.
Dafür muss zunächst die aktuelle elektrische Last ermittelt werden. Dazu gehören nicht nur die Server und Speichersysteme, sondern auch alle weiteren elektrischen Verbraucher.
Besonders relevant sind die Kühlsysteme. Moderne Rechenzentren benötigen erhebliche Kühlleistungen, da die von Servern erzeugte Wärme kontinuierlich abgeführt werden muss.
Zusätzlich sollte eine Reserve eingeplant werden. Diese kann für zukünftige Server, zusätzliche Kühlkapazität oder Erweiterungen der technischen Infrastruktur benötigt werden.
Eine zu geringe Transformatorleistung kann zu einer hohen Auslastung führen. Eine zu große Dimensionierung kann dagegen unnötige Investitionskosten und zusätzliche Leerlaufverluste verursachen.
Mittelspannung und Transformator
Die Mittelspannung ermöglicht die effiziente Übertragung größerer elektrischer Leistungen. Der Transformator übernimmt anschließend die Anpassung auf die benötigte Spannungsebene.
Ein Rechenzentrum kann beispielsweise über eine 20 kV Mittelspannungseinspeisung versorgt werden. Der 20 kV Trafo reduziert diese Spannung auf die für die nachgeschaltete Infrastruktur benötigte Niederspannung. Trafo Rechenzentrum übernimmt eine wichtige Funktion innerhalb der elektrischen Energieversorgung kritischer IT-Systeme.
Die genaue Spannungsebene hängt vom Netzanschluss und dem jeweiligen Versorgungskonzept ab.

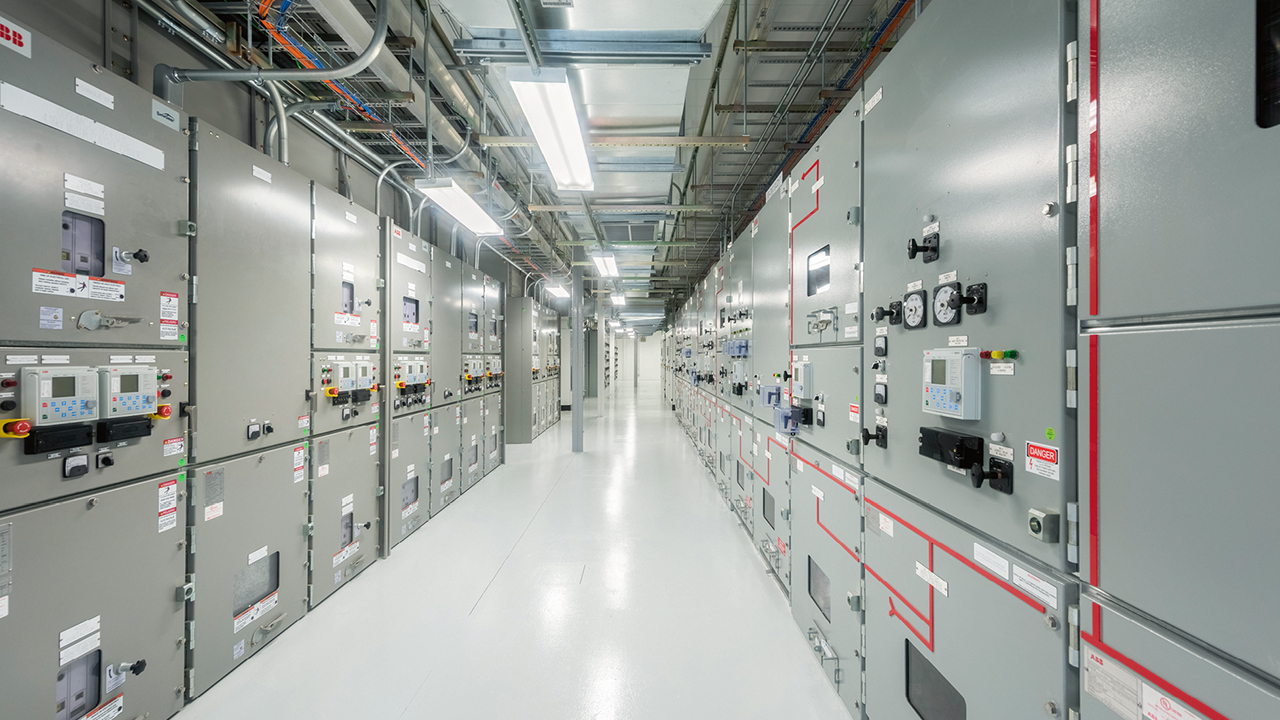

Bei der Planung müssen Mittelspannungsschaltanlage, Transformator und Niederspannungsverteilung technisch aufeinander abgestimmt werden.
Redundanz für eine zuverlässige Stromversorgung
Eine hohe Verfügbarkeit lässt sich in kritischen Rechenzentren häufig nur durch redundante Systeme erreichen.
Ein einzelner Trafo kann beispielsweise bei einem technischen Defekt oder während einer Wartung zum kritischen Punkt der Versorgung werden. Deshalb werden häufig mehrere Transformatoren eingesetzt.
Bei einem N plus 1 Konzept wird zusätzlich zur erforderlichen Kapazität eine weitere Einheit vorgesehen. Dadurch kann ein Transformator unter geeigneten Bedingungen ausfallen oder für Wartungsarbeiten abgeschaltet werden, ohne dass die gesamte Versorgung unterbrochen werden muss.
Bei höheren Anforderungen können mehrere unabhängige Versorgungspfade geplant werden.
Wichtig ist, dass die Redundanz nicht auf die Transformatoren beschränkt bleibt. Auch Mittelspannungsschaltanlagen, Kabelwege, Niederspannungsverteilungen, USV Systeme und weitere kritische Komponenten sollten entsprechend betrachtet werden.
Energieeffizienz des Trafos
Da Rechenzentren dauerhaft betrieben werden, spielt die Energieeffizienz eine wichtige Rolle.
Transformatoren verursachen Leerlaufverluste und lastabhängige Verluste. Die Höhe dieser Verluste hängt unter anderem von der Konstruktion und der tatsächlichen Belastung ab.
Bei der Auswahl sollte deshalb nicht ausschließlich der Anschaffungspreis betrachtet werden. Auch die langfristigen Betriebskosten können eine wichtige Entscheidungsgrundlage darstellen.
Ein effizienter Transformator kann dazu beitragen, den Energieverbrauch der elektrischen Infrastruktur über die gesamte Betriebsdauer zu reduzieren.
Gießharztransformatoren für Rechenzentren
Für bestimmte Innenaufstellungen können Gießharztransformatoren interessant sein. Sie gehören zu den Trockentransformatoren und verwenden kein flüssiges Transformatorenöl als Isoliermedium.
Dies kann bei bestimmten Gebäudekonzepten Vorteile hinsichtlich Aufstellung und Brandschutz bieten.
Gießharztransformatoren können außerdem in geeigneten technischen Räumen eingesetzt werden, sofern Belüftung, Temperatur, Abstände und weitere Anforderungen berücksichtigt werden.
Ob ein Gießharztransformator die richtige Lösung darstellt, hängt jedoch von der Leistung, der Umgebung und dem gesamten Anlagenkonzept ab.
Trockentransformatoren als Alternative
Neben Gießharztransformatoren können weitere Trockentransformatoren für bestimmte Anwendungen infrage kommen.
Bei diesen Lösungen erfolgt die Wärmeabfuhr über die Umgebungsluft. Die erforderliche Kühlung hängt unter anderem von Leistung, Verlusten und Umgebungstemperatur ab.
Für Innenaufstellungen können Trockentransformatoren eine interessante Lösung sein, wenn die baulichen und technischen Bedingungen dafür geeignet sind.
Kühlung und Wärmeabfuhr
Während des Betriebs entstehen im Transformator Wärmeverluste. Diese Wärme muss zuverlässig abgeführt werden.
Bei Innenaufstellungen ist deshalb eine ausreichende Belüftung des Transformatorraums erforderlich.
Die Raumplanung sollte die Transformatorleistung und die zu erwartende Wärmeentwicklung berücksichtigen. Eine unzureichende Wärmeabfuhr kann zu höheren Betriebstemperaturen führen.
Auch die Umgebungstemperatur spielt eine wichtige Rolle. Bei hohen Raumtemperaturen kann die thermische Belastung des Transformators steigen.
Brandschutz
Brandschutz gehört zu den wichtigen Anforderungen bei der Planung eines Rechenzentrums.
Bei der Wahl des Transformators müssen die baulichen Bedingungen und das Brandschutzkonzept berücksichtigt werden.
Gießharztransformatoren können aufgrund ihrer ölfreien Bauweise für bestimmte Innenanwendungen interessant sein. Bei ölgekühlten Transformatoren müssen dagegen zusätzliche Anforderungen an das Isoliermedium und die Aufstellung berücksichtigt werden.
Die konkrete Bewertung sollte immer anhand der geltenden technischen und baulichen Vorgaben erfolgen.
Schutztechnik und Kurzschlussverhalten
Ein zuverlässiger Trafo benötigt ein abgestimmtes Schutzkonzept.
Mittelspannungsschaltanlage, Schutzrelais, Transformator und Niederspannungsverteilung müssen miteinander koordiniert werden.
Bei einem Fehler sollte möglichst nur der betroffene Bereich abgeschaltet werden. Dadurch kann die Auswirkung eines elektrischen Fehlers auf einen möglichst kleinen Teil der Infrastruktur begrenzt werden.
Auch die zu erwartenden Kurzschlussströme müssen bei der Planung berücksichtigt werden.
Geräuschentwicklung
Transformatoren können während des Betriebs Geräusche erzeugen. Bei einer Innenaufstellung kann dies für die Gebäudeplanung relevant sein.
Deshalb sollte bereits bei der Auswahl geprüft werden, welche Anforderungen an den Geräuschpegel bestehen.
Auch die Position des Transformatorraums kann Einfluss auf die akustischen Bedingungen im Gebäude haben.
Wartung und Betrieb
Ein Rechenzentrum muss möglichst kontinuierlich betrieben werden. Wartungsarbeiten an der elektrischen Infrastruktur sollten deshalb entsprechend geplant werden.
Bei redundanten Transformatorensystemen kann es möglich sein, einzelne Einheiten für Wartungsarbeiten außer Betrieb zu nehmen, während andere Versorgungspfade aktiv bleiben.
Regelmäßige Prüfungen und Kontrollen können dazu beitragen, den Zustand der elektrischen Anlage zu überwachen.
Die konkreten Wartungsmaßnahmen hängen vom Transformatorentyp, Hersteller, Betriebsbedingungen und Anlagenkonzept ab.
Erweiterbarkeit und zukünftiger Leistungsbedarf
Die Anforderungen an Rechenzentren verändern sich. Cloud Anwendungen, Hochleistungsrechnen und künstliche Intelligenz können den Energiebedarf deutlich erhöhen.
Insbesondere KI Rechenzentren können hohe Leistungsdichten aufweisen. Dadurch können höhere Anforderungen an Transformatoren, Mittelspannungsschaltanlagen und Kühlsysteme entstehen.
Eine vorausschauende Planung sollte deshalb mögliche Erweiterungen berücksichtigen.
Freie Stellflächen, zusätzliche Mittelspannungsabgänge und ausreichend dimensionierte Kabelwege können die spätere Erweiterung erleichtern.
Monitoring und Zustandsüberwachung
Moderne Transformatoren können je nach Ausführung mit Überwachungsfunktionen ausgestattet werden.
Dabei können beispielsweise Temperaturen und elektrische Betriebsdaten erfasst werden.
Eine kontinuierliche Überwachung kann helfen, ungewöhnliche Betriebszustände frühzeitig zu erkennen.
Bei kritischen Rechenzentren kann die Zustandsüberwachung außerdem in übergeordnete Systeme für Energie und Gebäudemanagement integriert werden.
Planung eines Trafos im Rechenzentrum
Eine professionelle Planung kann in mehreren Schritten erfolgen.
Zunächst wird der aktuelle und zukünftige Leistungsbedarf ermittelt.
Danach werden Mittelspannung und erforderliche Transformatorleistung festgelegt.
Anschließend wird geprüft, welche Transformatorbauart für die geplante Aufstellung geeignet ist.
Im nächsten Schritt werden Redundanz, Schutztechnik und Niederspannungsverteilung geplant.
Danach folgen die detaillierte Raumplanung, Kühlung, Brandschutz und Wartungszugänge.
Zum Abschluss sollte die gesamte Versorgung hinsichtlich Verfügbarkeit, Effizienz und Erweiterbarkeit überprüft werden.
Häufige Fehler bei der Transformatorplanung
Bei der Planung eines Trafos im Rechenzentrum können verschiedene Fehler auftreten.
Eine häufige Herausforderung ist eine zu knapp kalkulierte Leistung. Wenn zukünftige Erweiterungen nicht berücksichtigt werden, kann die vorhandene Infrastruktur später schnell an ihre Grenzen kommen.
Auch eine fehlende Redundanz kann problematisch sein. Selbst ein hochwertiger Transformator kann ausfallen oder für Wartungsarbeiten abgeschaltet werden müssen.
Weitere wichtige Punkte sind eine unzureichende Kühlung, fehlende Wartungsflächen oder eine nicht ausreichend abgestimmte Schutztechnik.
Eine ganzheitliche Planung kann dazu beitragen, diese Risiken zu reduzieren.
Häufig gestellte Fragen zum Trafo im Rechenzentrum
Welche Aufgabe hat ein Trafo im Rechenzentrum?
Der Trafo wandelt die elektrische Energie von der Mittelspannung auf eine niedrigere Spannungsebene um, die für die weitere Stromverteilung im Rechenzentrum benötigt wird. Er bildet damit eine zentrale Schnittstelle zwischen Mittelspannungsversorgung und Niederspannungsinfrastruktur.
Welche Mittelspannung wird bei Rechenzentren verwendet?
Je nach Standort und Netzanschluss können unterschiedliche Mittelspannungsebenen verwendet werden. Häufig kommen beispielsweise 10 kV oder 20 kV zum Einsatz. Die konkrete Spannung wird anhand des Netzanschlusses und der technischen Anforderungen des Projekts bestimmt.
Wie wird die Leistung eines Trafos für ein Rechenzentrum bestimmt?
Die erforderliche Leistung wird anhand der gesamten elektrischen Last ermittelt. Dazu gehören IT Systeme, Kühlsysteme, USV Anlagen, Pumpen, Lüftung, Beleuchtung und weitere Verbraucher. Zusätzlich sollten Reserven für zukünftige Erweiterungen berücksichtigt werden.
Warum werden mehrere Transformatoren eingesetzt?
Mehrere Transformatoren ermöglichen redundante Versorgungskonzepte. Dadurch kann beispielsweise eine Einheit gewartet werden oder ausfallen, während andere Transformatoren die Versorgung weiterhin übernehmen.
Was bedeutet N plus 1 bei Transformatoren?
N plus 1 bedeutet, dass zusätzlich zur für den normalen Betrieb benötigten Transformatorleistung mindestens eine weitere Einheit oder entsprechende Kapazität vorgesehen wird. Dadurch kann ein einzelner Ausfall oder eine Wartung unter geeigneten Bedingungen kompensiert werden.
Sind Gießharztransformatoren für Rechenzentren geeignet?
Gießharztransformatoren können für bestimmte Rechenzentren und insbesondere für geeignete Innenaufstellungen interessant sein. Sie benötigen kein flüssiges Transformatorenöl. Die konkrete Eignung hängt jedoch von Leistung, Aufstellungsbedingungen, Kühlung, Brandschutz und dem Gesamtkonzept ab.
Welche Vorteile haben Trockentransformatoren?
Trockentransformatoren benötigen kein flüssiges Isoliermedium. Dadurch können sie für bestimmte Innenaufstellungen interessant sein. Weitere Eigenschaften wie Baugröße, Kühlung und Wartungsanforderungen müssen projektbezogen bewertet werden.
Welche Rolle spielt die Kühlung eines Trafos?
Während des Betriebs entstehen Wärmeverluste. Diese Wärme muss zuverlässig abgeführt werden. Eine passende Belüftung oder Kühlung trägt dazu bei, die zulässigen Betriebstemperaturen einzuhalten.
Warum ist Energieeffizienz bei Rechenzentrumstrafos wichtig?
Rechenzentren werden häufig kontinuierlich betrieben. Deshalb können selbst vergleichsweise geringe Transformatorverluste über viele Betriebsjahre zu einem relevanten Energieverbrauch führen. Eine effiziente Auslegung kann helfen, die langfristigen Betriebskosten zu reduzieren.
Welche Bedeutung hat der Brandschutz?
Der Brandschutz ist bei der Planung eines Rechenzentrums ein wichtiger Bestandteil. Die Transformatorbauart und die Aufstellung müssen zum Brandschutzkonzept des Gebäudes passen. Bei ölfreien Transformatoren können bestimmte Anforderungen an den Umgang mit flüssigen Isoliermedien entfallen.
Wie wichtig ist die Wartbarkeit?
Die Wartbarkeit ist sehr wichtig, weil Rechenzentren möglichst ohne Unterbrechungen betrieben werden sollen. Eine redundante Architektur kann ermöglichen, einzelne Transformatoren für Wartungsarbeiten außer Betrieb zu nehmen, während alternative Versorgungspfade aktiv bleiben.
Können Transformatoren für zukünftige Erweiterungen ausgelegt werden?
Ja. Bei der Planung können Leistungsreserven, zusätzliche Transformatoren und vorbereitete Versorgungspfade berücksichtigt werden. Dadurch kann die elektrische Infrastruktur leichter an steigende IT Leistungen angepasst werden.
Welche Rolle spielt der Trafo bei KI Rechenzentren?
KI Rechenzentren können aufgrund leistungsintensiver Rechenhardware eine hohe elektrische Leistungsdichte aufweisen. Dadurch steigen die Anforderungen an Transformatoren, Mittelspannung, Verteilung und Kühlung. Eine vorausschauende Dimensionierung wird deshalb zunehmend wichtiger.
Fazit
Der Trafo im Rechenzentrum ist eine zentrale Komponente der elektrischen Energieversorgung. Er verbindet die Mittelspannungsebene mit der nachgelagerten Niederspannungsinfrastruktur und trägt damit wesentlich zur zuverlässigen Versorgung der IT und technischen Anlagen bei.
Bei der Auswahl und Planung müssen Leistung, Spannung, Energieeffizienz, Kühlung, Brandschutz, Schutztechnik und Wartbarkeit berücksichtigt werden. Für bestimmte Innenaufstellungen können Gießharztransformatoren und andere Trockentransformatoren geeignete Lösungen darstellen.
Besonders wichtig ist ein durchdachtes Redundanzkonzept. Mehrere Transformatoren und unabhängige Versorgungspfade können dazu beitragen, die Verfügbarkeit der Stromversorgung zu erhöhen und Wartungsarbeiten besser zu ermöglichen.
Mit dem steigenden Leistungsbedarf moderner Rechenzentren, insbesondere durch künstliche Intelligenz und Hochleistungsrechnen, gewinnt die sorgfältige Planung der Mittelspannungsversorgung weiter an Bedeutung.
Ein passend dimensionierter und technisch abgestimmter Trafo schafft die Grundlage für eine sichere, effiziente und erweiterbare Stromversorgung. Entscheidend ist dabei nicht die isolierte Betrachtung des Transformators, sondern seine Integration in ein ganzheitliches Energiekonzept für das gesamte Rechenzentrum.
